MACAM – MACAM PERANGKAT KERAS PADA KOMPUTER (HARDWARE)

MACAM – MACAM PERANGKAT KERAS PADA KOMPUTER (HARDWARE)

Perangkat Keras Komputer (Hardware) adalah sebuah komponen fisik pada komputer yang digunakan oleh sistem untuk menjalankan perintah yang telah diprogramkan atau dalam arti singkatnya sebuah komponen pada komputer yang bisa disentuh, dilihat dan diraba. Macam – Macam Perangkat Keras Pada Komputer (Hardware): 1. CPU (Central Processing Unit) CPU adalah pusat pengendali dan pemerosesan pada sebuah komputer yang mengatur semua instruksi program dan semua aktivitas yang dilakukan dalam komputer, sehingga CPU biasa disebut sebagai otak dari komputer.

2. Motherboard (Mainboard) Mainboard adalah papan sirkuit utama yang berguna sebagai tempat macam-macam komponen elektronik yang saling terhubung yang memiliki chip bios, port, slot dan jalur konektor sebagai penghubung dari masing-masing perangkat.

3. Monitor Monitor adalah sebuah perangkat keluaran yang digunakan untuk mengeluarkan hasil pemerosesan yang dilakukan oleh komputer berupa informasi yang dibutuhkan oleh orang yang memakai komputer.

4. Keyboard Keyboard adalah sebuah perangkat masukan yang digunakan untuk memasukan data berupa huruf, angka maupun symbol tertentu serta melakukan perintah-perintah untuk menyimpan file dan membuka file. Keyboard disebut juga sebagai papan ketik pada komputer.

5. Mouse Mouse adalah sebuah perangkat masukan yang berguna sebagai penunjuk posisi kursor/pointer pada layar monitor.

6. RAM (Random Access Memory) Ram (Random Access Memory) adalah Tempat dimana kita menemukan instruksi-instruksi yang hendak dikerjakan dan sebagai media penyimpanan sementara.

7. Harddisk Harddisk adalah Perangkat keras yang terbuat dari bahan kaku yang berlapisi piringan magnetik oksida yang mempunyai kapasitas penyimpanan yang sangat besar.

8. Processor Processor adalah perangkat keras yang berguna untuk melakukan pembacaan, pengertian dan melaksanakan perintah dari pelaksanaan program.

9. Power Supply  Power Supply adalah perangkat keras komputer yang digunakan untuk memberikan tenaga dan energi arus listrik pada komputer.

10. LAN Card (Local Area Network) LAN (Local Area Network) adalah jembatan penghubung antara komputer server dan komputer client dalam jaringan LAN.

11. AGP Card (Accelerated Graphics Port) AGP Card (Accelerated Graphics Port) adalah perangkat keras yang berfungsi untuk memaksimalkan layar resolusi gambar pada komputer.

12. VGA Card (Video Graphics Accelerator) VGA Card (Video Graphics Accelerator) Adalah perangkat keras yang berfungsi untuk merubah sinyal digital menjadi sinyal gambar.

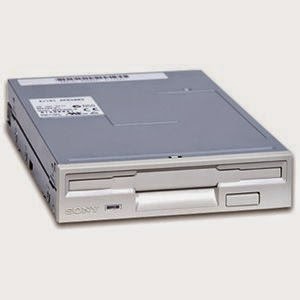

13. FDD (Floppy Disk Drive) FDD (Floopy Disk Drive) adalah perangkat keras yang digunakan untuk memutar piringan dan menggerakan head baca tulis yang selanjutnya diterjemahkan ke dalam disket.

14. Joystick Joystick adalah alat masukan yang digunakan untuk memasukan perintah untuk menggerakan permainan pada komputer.

15. Printer Printer adalah perangkat keluaran yang digunakan untuk mencetak data seperti gambar/foto, tulisan pada media kertas.

16. CD ROM / DVD ROM CD ROM / DVD ROM adalah perangkat yang berfungsi untuk membaca data atau program dari media penyimpanan data CD atau DVD.

17. Scanner Scanner adalah alat input yang mempunyai fungsi hampir mirip dengan mesin fotocopy. Dengan proses penggunaannya mengcopy data objek lalu dipindahkan kedalam memory komputer yang hasilnya dapat dilihat pada layar monitor.

18. Modem Modem adalah perangkat keras yang digunakan untuk menghubungkan komputer ke jaringan internet.

19. Flashdisk Flashdisk adalah perangkat yang digunakan untuk menyimpan data dengan ukuran kapasitas ternetntu. Ada yang 2GB, 4GB, 8GB, 16GB, sampai 32GB kapasitas penyimpanan.

20. Speaker Speaker adalah perangkat keras keluaran(Output) yang berfungsi untuk mengeluarkan hasil pemerosesan berupa suara dari komputer.

21. Trackball Trackball adalah perangkat keras yang digunakan sebagai alat penunjuk berupa sebuah bola yang memiliki sensor untuk mendeteksi gerakan.

22. Lightpen Lightpen adalah pointer elektronik yang digunakan untuk memodifikasi dan men-desain gambar dengan screen (monitor).

23. Barcode Reader
Barcode Reader adalah perangkat yang digunakan untuk membaca barcode data.

24. Digitizer Digitizer adalah perangkat masukan yang berfungsi untuk merubah perangkat atau data analog menjadi data digital.

25. CD (Compact Disk)
CD (Compact Disk) adalah perangkat yang digunakan sebagai media penyimpanan dan pembacaan data menggunakan sistem optik yang terbuat dari bahan plastik.

26. Touchpad
Touchpad adalah sebuah alat penunjuk yang menampilkan sensor pada permukaan khusus yang dapat menterjemahkan gerakan dan jari-jari pengguna(user) ke posisi yang di inginkan pada layar monitor. Touchpad ini hanya dapat ditemukan pada laptop dan notebook dan cara kerjanya hampir sama dengan mouse.

27. WebCam WebCam adalah sebutan bagi kamera real-time yang gambarnya bisa di akses atau dilihat melalui WWW (World Wide Web), program instant messaging atau aplikasi video call yang memasukan hasil data rekaman dan dibentuk dalam format digital.

28. Microphone Microphone adalah perangkat keras keluaran yang dapat menangkap gelombang suara lalu merubahnya menjadi getaran listrik. Microphone ini memiliki fungsi untuk mengeluarkan suara atau menjadi media rekaman suara yang divisualkan melalui gelombang getaran suara.

29. Magnetic Tape Magnetic Tape adalah salah satu peralatan yang digunakan untuk penyimpanan data untuk berkas besar yang diakses dan diproses secara sequensial.

30. Projector Projecetor adalah perangkat keras yang mengintegrasikan sumber cahaya, sistem optic elektronik, dan display dengan tujuan untuk memproyeksikan gambar atau video ke dinding atau layar.

31. Network Card
Network Card adalah perangkat keras yang digunakan sebagai jembatan penghubung antara komputer server dengan komputer client.

32. Tv Tuner Card
Tv Tuner Card adalah perangkat keras yang digunakan untuk menyiarkan tv pada komputer.

33. UPS (Uninterruptible Power Supply)
UPS adalah perangkat keras komputer yang berfungsi untuk memberikan suplai/menghantarkan listrik ketika tegangan listrik utama terhenti atau tidak berfungsi, dengan kata lain UPS bisa dikatakan sebagai cadangan listrik ketika tegangan listrik utamanya padam.

34. Sound Card
Sound Card adalah perangkat keras komputer yang berfungsi sebagai media pengolah data berupa audio atau suara yang menghubungkan antara perangkat penghubung masukan berupa suara (seperti microphone) ke dalam komputer.

35. Heatsink (Kipas Pendingin) Heatsink adalah perangkat keras komputer yang berfungsi untuk membantu proses pendinginan pada processor agar komputer lebih stabil.

36. Headset Perangkat keras komputer yang berfungsi sebagai media pengeluaran untuk gelombang suara yang telah disistem oleh komputer.

37. Kabel Data
Kabel data adalah perangkat keras tambahan pada komputer yang digunakan untuk mengirimkan atau menerima data dari komputer ke handphone.

38. Card Reader
Card Reader adalah perangkat tambahan komputer yang berfungsi untuk membaca kartu memori handphone dan kartu memori lainnya seperti SD Card, Mini-SD, RS Card, MSD(Memory Stick Duo) Card dan lainnya.

39. Router
Router adalah perangkat keras jaringan yang berfungsi untuk menghubungkan beberapa jaringan yang memiliki akses jaringan sama ataupun berbeda.

40. Hub/Switch
Perangkat keras komputer yang memiliki banyak port yang bertujuan untuk menghubungkan beberapa node(komputer) sehingga membentuk suatu jaringan topologi sumber : http://wendyandriyan.blogspot.co.id/2014/10/macam-macam-perangkat-keras-pada.html

Apa Itu Perangkat Jaringan Komputer? Simak Pengertian dan Jenis-Jenisnya Sebagai Berikut

Dua komputer atau lebih dapat saling terhubung dan berbagai sumber data dikarenakan adanya perangkat jaringan yang menjembatani kedua komputer tersebut.

Terhubung ke suatu jaringan (baik jaringan lokal, wifi maupun internet) maupun sharing hardware (misal: sharing printer agar dapat digunakan satu ruangan), semua itu memerlukan yang namanya perangkat jaringan komputer.

Perangkat keras jaringan komputer merupakan perangkat yang digunakan untuk mencapai tujuan dari fungsi jaringan komputer itu sendiri, seperti berbagi sumber daya, berkomunikasi dan lain sebagainya.

Perangkat Jaringan Komputer dan Fungsinya

Ada banyak perangkat jaringan komputer yang berperan penting dalam terciptanya suatu jaringan. Sudah tahukah anda apa saja perangkat-perangkat jaringan komputer tersebut? Simak macam-macam perangkat jaringan komputer dibawah ini:

1. Server

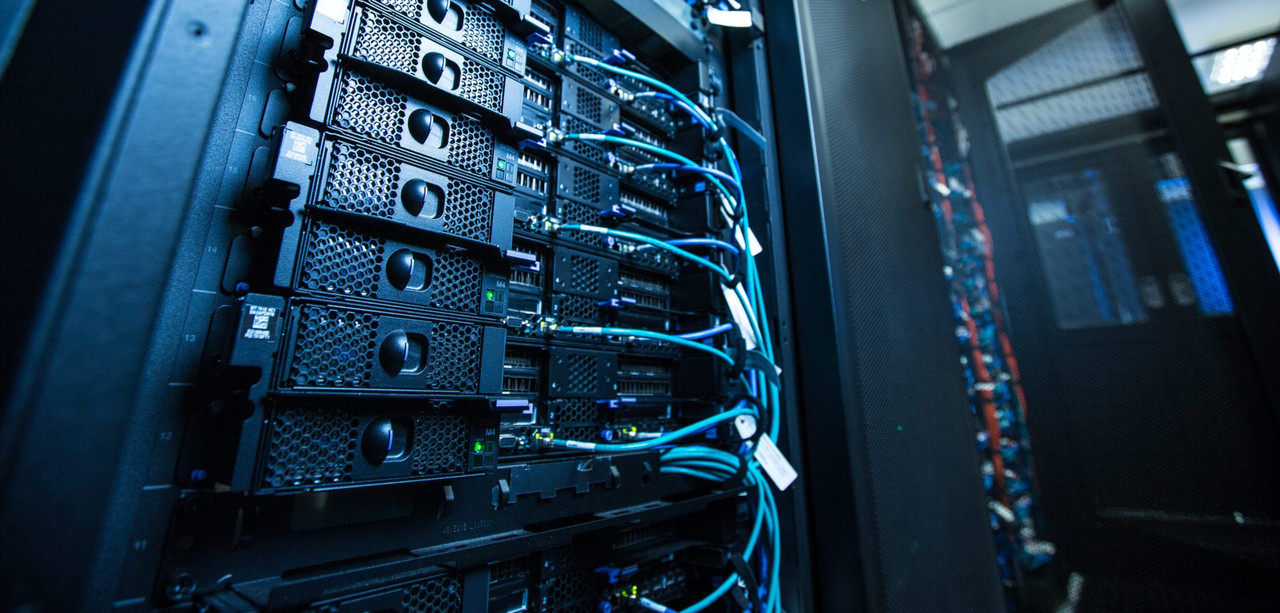

Server merupakan sebuah perangkat atau komputer khusus yang menyediakan berbagai layanan atau service pada client yang terhubung dengannya. Umumnya server dibekali dengan spesifikasi hardware yang cukup tinggi, terutama dari segi processor (bisanya menggunakan Intel Xeon) dan RAM-nya (Rata-rata 16GB lebih).

Karena harus melakukan kegiatan multitasking yang cukup berat, maka tidak heran jika untuk membangun komputer server diperlukan biaya yang cukup tinggi. Tidak hanya itu, sistem operasi yang digunakan juga khusus yakni Windows Server atau Linux Debian.

2. Router

Router merupakan perangkat jaringan yang berfungsi menghubungkan dua jaringan atau lebih sehingga data dapat dikirim dari satu jaringan ke jaringan yang lain. Dengan menggunakan router, kita bisa menghubungkan dua jaringan yang berbeda, contoh 192.168.2.0/24 dapat terhubung dengan jaringan 200.200.200.0/24.

Sekilas cara kerja router bisa dibilang mirip dengan bridge, yakni sama-sama meneruskan paket data, membagi jaringan menjadi beberapa segmen atau menyatukan segmen-segmen jaringan tersebut, hanya saja router berada pada lapisan ketiga OSI.

3. NAS (Network Attached Storage)

NAS Network Attached Storage

Network Attached Storage atau yang disingkat dengan NAS merupakan perangkat storage yang terhubung dengan jaringan utama sehingga ketika komputer client membutuhkan penyimpanan tambahan, maka peran NAS ini akan dibutuhkan.

Cara kerja NAS ini hampir mirip dengan layanan cloud storage namun bersifat pribadi (lokal) sehingga hanya komputer client (yang terhubung di jaringan kantor / perusahaan) yang bisa mengaksesnya. Harga NAS ini cukup mahal, mulai dari 2jutaan sampai dengan 60jutaan lebih, tergantung merk dan spesifikasinya.

4. Wireless Card

Salah satu Perangkat Jaringan Komputer adalah Wireless Card

Wireless card merupakan salah satu perangkat jaringan yang dapat menghubungkan dua device secara nirkabel atau tanpa menggunakan media kabel. Dengan menggunakan wireless card, dua komputer atau lebih dapat saling terhubung melalui jaringan wifi, tanpa harus menggunakan kabel jaringan.

Laptop saat ini kebanyakan sudah dilengkapi dengan wireless card didalamnya, jadi kita tidak perlu membelinya secara terpisah, berbeda dengan komputer yang terlebih dahulu kita harus membelinya secara terpisah. Meskipun begitu, jika wireless card bawaan laptop anda bermasalah, anda dapat menggunakan USB Wireless Adapter untuk mengatasinya.

5. LAN Card

lan card

Sama halnya dengan perangkat jaringan yang lain, LAN card juga berfungisi menghubungkan dua atau lebih komputer dengan menggunakan media kabel. Perangkat ini biasanya banyak digunakan dalam jaringan LAN.

LAN card juga bertugas mengubah aliran data yang berbentuk paralel menjadi bentuk serial, sehingga dapat ditransmisikan melalui media jaringan seperti kabel UTP. Umumnya LAN Card telah terpasang secara on-board pada motherboard komputer atau laptop, namun ada juga yang harus terlebih dahulu dipasang pada slot (slot ISA atau PCI Express) yang sudah disediakan oleh motherboard.

6. USB WiFi Adapter

WiFi Adapter bertipe USB telah banyak beredar di pasaran. USB WiFi Adapter dapat dijadikan solusi bagi anda yang galau karena Wifi Card bawaan laptop atau komputer anda bermasalah sehingga anda tidak bisa terhubung dengan jaringan Wifi (hotspot).

Fungsi USB WiFi Adapter sama persis dengan Wifi Card pada umumnya bedanya perangkat ini memiliki mobilitas yang cukup tinggi, tinggal dicolokkan pada port USB maka bisa langsung digunakan (dengan terlebih dahulu menginstall drivernya). Kisaran harga untuk USB WiFi Adapter adalah Rp. 300.000 sampai Rp. 600.000 bergantung pada merk dan spesifikasinya.

7. Modem

modem

Modulator demodulator atau yang sering disingkat dengan modem merupakan perangkat jaringan yang memiliki fungsi mengubah sinyal digital menjadi sinyal analog atau sebaliknya.

Data yang diberikan kepada komputer ke modem umumnya berbentuk sinyal digital. Maka dari itu, ketika modem mendapatkan data berbentuk sinyal analog, modem harus merubahnya terlebih dahulu menjadi sinyal digital agar dapat diproses lebih lanjut oleh komputer. Ada banyak jenis modem yang bisa kita jumpai, semisal modem ADSL, modem USB, modem Mifi dan lain sebagainya.

8. Bridge

perangkat jaringan

Bridge merupakan perangkat jaringan yang memiliki fungsi memperluas suatu jaringan sekaligus membuat sebuah segmen jaringan. Bridge akan memetakan alamat Ethernet dari setiap titik yang ada pada masing-masing segmen network. Kemudian Bridge akan menyeleksi dan hanya memperbolehkan perpindahan data tertentu saja.

Cara kerja bridge yaitu mengenali alamat MAC yang mentransmisi sebuah data ke jaringan, kemudian bridge akan membuat tabel internal secara otomatis, dimana tabel ini dapat menentukan segmen mana yang akan dirouting maupun yang akan difilter.

9. Hub

perangkat jaringan komputer

Hub merupakan salah satu perangkat jaringan yang bertugas mengubah sinyal transmisi jaringan, dimana hal tersebut dimaksudkan agar kedua komputer atau lebih dapat saling terhubung.

Hub tidak dapat mengatur alur jalannya suatu data, sehingga setiap paket data yang melewati hub akan dibroadcast ke semua port sampai paket data yang dimaksud sampai ke tujuan. Hal inilah membuat paket data yang dikirim mengalami collision atau tabrakan data. Untuk saat ini, penggunaan Hub sangat jarang karena kebanyakan orang lebih memilih Switch karena fiturnya yang lebih kompleks ketimbang Hub.

10. Switch

Switch merupakan perangkat jaringan yang memiliki fungsi yang hampir sama dengan hub, tetapi perangkat ini ‘lebih pintar’ dari hub karena dapat mengatasi masalah collision data. Tidak hanya itu, switch juga memiliki beberapa kelebihan seperti kecepatan transfer data maupun luas jaringan yang jauh lebih bagus dari hub.

Selain itu, switch tidak hanya digunakan untuk membagi sinyal tetapi juga memfilter paket data kemudian meneruskannya ke jaringan yang dituju. Switch paling sering digunakan pada ruangan lab komputer atau ruangan kantor dimana masing-masing komputer client terhubung dengannya terlebih dahulu (melalui kabel LAN) sebelum terhubung dengan router.

11. Kabel Jaringan

perangkat keras jaringan komputer

Kabel jaringan merupakan media transmisi berbentuk kabel yang digunakan untuk menghubungkan dua komputer atau lebih untuk saling bertukar data satu sama lain. Meskipun kini terdapat banyak media transmisi nirkabel (wireless), penggunaan kabel jaringan (wired) masih tetap populer dan masih banyak peminatnya.

Ada beberapa jenis kabel yang biasa digunakan, seperti kabel UTP, STP, Coaxial maupun fiber optik. Biasanya, jenis kabel yang digunakan tergantung pada jenis jaringan dan perangkat yang digunakan. Misalnya untuk menghubungkan komputer dengan switch, hub atau router, maka jenis kabel yang paling sering digunakan adalah kabel UTP.

12. Repeater

repeater

Repeater adalah perangkat jaringan yang memiliki fungsi memperluas jangkauan sinyal wifi dari server agar perangkat lain bisa terhubung. Cara kerja dari repeater itu sendiri adalah dengan menerima sinyal dari server, kemudian memancarkannya kembali dengan jangkauan yang lebih luas dan kuat, dengan kata lain sinyal yang lemah dapat dipancarkan kembali menjadi lebih kuat dan luas.

Perangkat repeater ini sangat cocok digunakan pada ruangan yang membutuhkan penyebaran jaringan wifi yang merata seperti perkantoran, apartemen, hotel, kos-kosan dan lain sebagainya.

13. Access Point­

Access point ini terdiri dari antenna dan transceiver yang digunakan untuk transmisi dan menerima sinyal dari client atau sebaliknya. Dengan adanya AP ini, kita dapat terhubung dengan jaringan LAN secara nirkabel.

Dengan kata lain, access point ini berfungsi menghubungkan dua jenis jaringan yang berbeda, yaitu antara jaringan wireless dan jaringan LAN. Tidak hanya itu, dengan access point ini kita juga dapat membuat hotspot yang memungkinkan pengguna lain terhubung dan bertukar data melalui jaringan hotpsot yang telah kita buat.

14. CCTV

CCTV

CCTV (Closed Circuit Television) merupakan perangkat kamera video digital yang digunakan untuk merekam (recording) dan mengirimkan sinyal video dari suatu ruangan (tempat dimana CCTV dipasang) ke layar monitor.

Hasil rekaman CCTV umumnya akan disimpan di harddisk atau NVR yang kemudian bisa diakses melalui komputer atau bahkan melalui smartphone. CCTV ini merupakan perangkat jaringan yang cukup penting, terutama untuk memantau dan mengawasi suatu ruangan agar tidak terjadi hal yang tidak diinginkan seperti kemalingan dan lain-lain..

15. Network Video Recorder

Network Video Recorder

Network Video Recorder atau NVR merupakan perangkat jaringan yang digunakan untuk menyimpan rekaman yang telah dilakukan oleh kamera CCTV. Umumnya distribusi data video atau gambar dari CCTV ke NVR dilakukan melalui jaringan LAN.

Setiap perangkat NVR memiliki fitur web interface yang memungkinkan administrator jaringan untuk melakukan pengaturan seperti menambahkan pengguna baru, mengetahui sisa kapasitas harddisk, melakukan connect / disconnect pada salah satu atau beberapa CCTV yang terhubung dan lain sebagainya.

Dengan adanya beberapa perangkat jaringan yang telah disebutkan diatas, kedua komputer atau lebih bisa saling terhubung dan saling bertukar data. Simak juga mengenai macam-macam topologi jaringan, agar anda tahu beberapa struktur atau konsep sebelum anda membangun sebuah jaringan

sumber : http://www.dataglobal.co.id/perangkat-jaringan-komputer/

Materi TKJ kelas X

I. Langkah Langkah Merakit PC Beserta Gambarnya Lengkap

INSTALASI PCKeamanan  keselamatan Kerja (K3) Sebelum merakit sebuah PC ada beberapa tips yang perlu diperhatikan, diantaranya adalah :
1. Hindari merakit dalam keadaan berkeringat, karena kemungkinan keringat akan menetes keperalatan yang sedang kita rakit tanpa kita ketahui, lalu saat kita menyalakan power supply maka terjadilah hubungan arus pendek dan dapat merusak hasil rakitannya.
2. Hindari memegang atau menyentuh langsung kaki prossesor yang ada termasuk chipset. Karena dikhawatirkan adanya listrik statis yang dimiliki tubuh kita akan merusak komponen tersebut. Untuk mencegah hal ini kita harus meng-ground-kan tubuh kita dengan cara memegang casing saat power dihidupkan atau dengan memakai gelang anti statis tanpa harus pegang casing.
3. Pada setiap tahap perakitan sebelum menambahkan komponen yang baru, power supply harus dimatikan. Memasang komponen pada saat power supply hidup akan merusak komponen yang akan di pasang dan komponen lainnya.
4. Jangan lupa menyiapkan peralatan dan bahan-bahan sebelum memulai perakitan, agar seluruh kegiatan perakitan tidak terhambat pada kemungkinan kurangnya peralatan yang ada.
5. Hindari pemasangan komponen harddisk dengan kasar, karena dapat merusak harddisk tersebut.
Alat dan Bahan
Alat : 1. Obeng Plus (+) 2. Obeng Minus (-) 3. Tang Lancip (Capit Buaya) 4. Multimeter/Multitester 5. Pinset 6. Gelang Anti Static
Bahan :
1. Motherboard Motherboard adalah papan induk atau papan rangkaian utama pada komputer, yang berisi rangkaian elektronik yang berfungsi sebagai pusat pengolahan.
2. Processor Processor adalah komponen komputer yang paling utama karena sangat menentukan baik buruknya kinerja komputer (otaknya komputer). Berfungsi sebagai pengolah data didalam sistem komputer.
Jenis processor yang sering dipakai dalam merakit pc/komputer sendiri yang baik dan benar untuk game maupun biasa ada 2 yaitu Intel dengan tipe pentium III, pentium 4, dual core, quad core, core i3, core i5, core i7 dan AMD dengan tipe sempron, athlon, sampai phenom.
3. Heatsink (Kipas) Heatsink adalah kipas pendingin processor dan komponen yang lain, karena suhu di processor sangat panas sekali.
4. Harddisk Harddisk adalah sebuah komponen perangkat keras yang menyimpan data sekunder dan berisi  piringan magnetis. Berfungsi sebagai penyimpan data untuk dapat meningkatkan kinerja komputer.
5. Memory (RAM) RAM (Random Acces Memory) adalah Internal Memory, yang berfungsi untuk menyimpan data.
6. Floppy Disk Drive (FDD) FDD adalah sebuah perangkat penyimpanan yang berfungsi untuk menghubungkan perpindahan data, pembacaan data atau “ penulisan” data dari PC kedalam sebuah Disket.
7. CD/DVD Drive CD/DVD ROM adalah sebuah perangkat penyimpanan yang berfungsi untuk menghubungkan data, perpindahan data, pembacaan data atau “ penulisan” data dari PC kedalam sebuah CD/Kaset
8. Kartu Grafis (VGA Card) VGA Card (Video Graphics Adapter) adalah sebuah komponen yang berfungsi untuk menerjemahkan keluaran komputer ke monitor. Untuk proses desain grafis atau bermain permainan video, diperlukan kartu grafis yang berdaya tinggi.
9. Sound Card Sound Card adalah sebuah perangkat yang berbentuk lempengan PCB dan mampu mengolah serta menghasilkan suara. Bertugas untuk menunjang fungsi suara dalam PC multimedia.
10. Power Supply Power Supply adalah sebuah perangkat komputer yang berfungsi untuk mengalirkan listrik ke setiap bagian komputer agar dapat berjalan.
11. Casing
12. Keyboard & Mouse
13. Monitor
Langkah-langkah Perakitan
Berikut ini adalah langkah-langkah perakitan CPU.
1. Letakkan motherboard pada tempat yang datar dan jangan lupa beri alas dengan permukaan yang lembut agar motherboard tidak tergores atau putus jalur komponennya.

 2. Pasang processor pada motherboard. Pemasangan processor usahakan diluar casing agar memudahkan anda dalam pemasangan processor tersebut. Pemasangan processor disesuaikan dengan jenis processor dan motherboard yang digunakan.

 3. Setelah prosessor terpasang kemudian lakukan pemasangan kipas processor.

 4. Pasang RAM pada slot RAM yang tersedia pada motherboard. Pemasangan RAM pada slot harus mengikuti aturan karena apabila terjadi kesalahan dalam pemasangan dapat membuat RAM dan motherboard rusak atau terbakar.

5. Siapkan casing untuk pemasangan semua komponen yang sudah di sediakan.
6. Setelah menyiapkan casing pasanglah catu daya atau power supply seperti gambar dibawah ini.

7. Setelah itu masukkan motherboard pada casing secara perlahan agar motherboard tidak rusak. Pada saat pemasangan motherboard, perhatikan konektor mouse, keyboard, serial, vga dan sound agar terpasang dengan panel yang terdapat pada casing dengan benar.

8. Kemudian bautlah motherboard dengan dudukannya agar kuat dan tidak goyang.
9. Di contoh ini kita menggunakan motherboard yang sudah dilengkapi dengan VGA, Sound Card, dan LAN Card yang sudah menjadi satu dalam motherboard. Komponen yang sudah menjadi satu dengan motherboard disebut dengan komponen ON BOARD.
10. Setelah itu pasanglah CD ROM pada rak yang terdapat pada casing, dengan cara memasukkannya dari depan.

11. Kemudian bautlah CD ROM yang telah terpasang tadi dangan raknya agar tidak goncang. Kemudian pasangkan kabel power dan kabel data atau kabel ATA CD ROM pada motherboard.
12. Pasanglah harddisk pada rak yang terdapat pada casing dengan perlahan agar harddisk tidak terbentur. Karena komponen harddisk ini sangat rawan tehadap goncangan. Kemudian baut dengan kencang agar tidak goyang.

13. Setelah harddisk terpasang lalu pasang kabel data atau kabel ATA harddisk pada motherboard dan pada harddisk itu sendiri.
14. Pasang konektor power supply pada tempatnya yang terdapat di motherboard. Jika pemasangan ini salah maka akan mengakibatkan kerusakan yang fatal pada motherboard.

15. Kemudian tancapkan konektor power / restart / hdd lad / power lad dan pad konektor lainnya yang terdapat di motherboard seperti gambar berikut.

16. Setelah semua komponen telah terpasang kemudian pasang penutup casing dengan benar.

Selesai kemudian perakitan tersebut harus kita tes apakah berhasil atau tidak. Pasang kabel port VGA ke monitor kemudian power monitor dan CPU ke saklar listrik, selanjutnya hidupkan bila komputer dapat BOOTING maka perakitan berhasil. Bila tidak dapat BOOTING berarti perakitan belum sempurna, maka harus disempurnakan terlebih dahulu bila nanti ingin menginstal Sistem Operasi nya dengan cara cek kembali semua komponen yang telah terpasang apakah sudah benar atau tidak. II. Tutorial Cara Instal Windows 7 Selama instalasi baru atau instal ulang Windows 7, sebaiknya menghapus partisi hard drive utama (primary partition) sehingga bersih dan instal Windows 7 dari awal – prosedur ini yang disebut sebagai “Clean Install” atau kadang-kadang disebut “Advanced/Custom install”.
Artikel ini bisa menjadi tutorial cara instal windows 7 dengan baik, benar dan sempurna melalui setiap bagian dari proses instal Windows 7 dengan bersih.

Proses Menginstall
Untuk memulai proses instalasi windows 7, Anda akan perlu boot pertama dari Windows 7 DVD (jika menggunakan Windows 7 DVD Installer) atau boot pertama dari perangkat USB (jika menggunakan Flashdisk).
Langkah-langkah
Berikut Langkah-langkah instal windows 7, dengan gambar dimulai dari memilih booting windows dari DVD atau flashdisk. Khusus untuk booting dari flash disk, maka masukan terlebih dahulu flash disk sebelum menyalakan komputer atau laptop.
1. Nyalakan Komputer / Laptop.
2. Ubah Boot Pertama Ke CD/DVD, namun jika dari Flash Disk Ubah Boot Pertama ke Flash Disk, ini diperlukan agar Boot Pertama dilakukan melalui Windows 7 DVD Installer atau Flash Disk. (Pada Langkah dibawah)
3. Saat meyalakan Laptop / Komputer Masuk Setup Menu dengan menekan F2 (Pada beberapa Laptop merk lain Esc, F1, F10 atau Del Pada Komputer).

cara instalasi windows 7 booting komputer

Contoh Masuk Ke Setup Utility, Tampilan ini beraneka ragam tergantung merk , Cari Boot

instal windows 7 setup menu

Arahkan Boot Pertama Jadi DVD atau Flashdisk sesuai keinginan, Tampilan ini pun beraneka ragam tergantung merk

instalasi windows 7 setup menu ke CD

Exit, Saving Changes Kemudian Yes, dan Komputer/Laptop akan segera Restart dari DVD
Jangan Lupa masukan terlebih dahulu DVD Windows 7 Installer ke Drive DVD, sebelum restart.

cara install windows 7 exit setup menu

4. Mulai Proses instal Windows 7 dari DVD Windows 7 Installer, Klik Apa saja pada keyboard, misalnya klik Enter (waktunya hanya 5 detik, kalo 5 detik ga di klik, proses tidak akan terjadi, harus restart lagi)

cara instal windows 7 booting komputer dari DVD

5. Pada Langkah ini tidak melakukan apapun

cara instal windows 7 loading file
cara instal windows 7 memulai proses

6. Pilih English, Klik Next

cara instal windows 7 memilih setelan bahasa

7. Klik Install Now

cara instal windows 7 mulai

8. Klik I accept the license terms, kemudian Klik Next

cara instal windows 7 persetujuan

Proses Segera Dimulai

cara instal windows 7 start

9. Pada Langkah ini, sangat penting, penting, dan penting, Klik Custom (advenced) – Langkah ini akan memproses Windows dari awal, sehingga nanti akan seperti baru, dan menghapus semua sistem yang lama.

cara instal windows 7 advanced

10. Setelah Itu masuk ke Contoh Gambar Di bawah ini, Pada langkah ini Penting Untuk Mengatur Partisi Yang akan di instal Windows 7 Yang Baru.
Gambar di bawah ini contoh Laptop yang memiliki 3 Partisi, Pertama System Reserved, Kedua Windows 7 lama alias C:, dan Ketiga Data alias D:
Catatan: Jika Pada Gambar dibawah ini pada kotak tersebut kosong (hard disk tidak terbaca), maka hardisk kemungkinan rusak (kurang bagus) atau kabel ke hard disk tidak bagus (tidak terdeteksi).

cara instal windows 7 pengaturan partisi

11. Delete Partisi System Windows Yang Lama, maka sistem Lama (C:) akan terhapus, dan My Documents pun akan terhapus seluruhnya, karena My Documents termasuk C:
Jadi kalo simpan Data-data dikemudian hari sebaiknya di D: atau E:
Arahkan kursor, Delete Partisi dengan Klik Delete, kemudian klik OK – OK aja, sampai tampilan pada gambar berikutnya

cara instal windows 7 delete partisi

12. Arahkan Kursor Pada Partisi Yang Akan diisi Windows 7 Yang Baru, Klik New
Kemudian Klik OK – OK (Untuk diketahui, disini ada suatu nilai berapa Byte Hard Disk)

cara instal windows 7 memilih dan membuat partisi

13. Maka Tampilan akan seperti berikut, Kemudian arahkan Kursor Pada Partisi Yang Akan Di instal Windows Yang Baru (Primary), Kemudian Klik Next

cara instal windows 7 partisi baru

Proses Instalasi Benar-benar dimulai, kalo sudah sampai langkah ini anda bisa benar-benar bersantai, karena selanjutnya akan berjalan Otomatis.
Jangan klik apapun, biarkan saja sampai restart dengan sendirinya

cara instal windows 7 transfer file

Jika Pada saat Expanding Windows files ada error, berarti memory laptop/komputer rusak. Kalo lancar, Windows akan restart otomatis.
Catatan: Jika menggunakan DVD tidak melakukan apapun, tapi jika menggunakan Flash disk setelah gambar berikut (restart) Flash disk HARUS dicabut.

cara instal windows 7 restart otomatis

14. Setelah Restart, pada langkah ini jangan klik apapun, kalo diklik nanti mulai lagi seperti langkah di atas. (Jika memakai flash disk tidak ada gmbr dibawah ini, kan dah dicabut).

cara instal windows 7 booting dari DVD

Biarkan saja, jangan klik apapun

cara instal windows 7 mulai melanjutkan
cara instal windows 7 update registry setting
cara instal windows 7 setup starting

15. Menyempurnakan Proses Instalasi Windows, Biarkan saja, jangan klik apapun, kalo gerakin mouse atau minum kopi Boleh.

cara instal windows 7 menyempurnakan

Proses Instalasi Windows hampir selesai, dan akan restart otomatis, jangan klik apapun.

cara instal windows 7 continue
cara instal windows 7 restart kembali
cara instal windows 7 preparing komputer for the first use

16. Isi Nama untuk Laptop, Komputer, bebas, Trus Klik Next

cara instal windows 7 memasukan nama untuk komputer

17. Ga usah diisi, kecuali Laptop atau komputernya ingin memakai password, kemudian klik Next

cara instal windows 7 memasukan password

18. Jika sudah memiliki Kode Windows 7, ketik kodenya dalam kotak tersedia, dan klik Automatically activate Windows. Jika belum mempunyai kode, jangan diisi apapun, Disebelah Next nanti ada Skip, jadi Klik Skip.

cara instal windows 7 memasukan kode

19. Klik Use recommended settings

cara instal windows 7 recommended setting

20. Sesuaikan waktu yang dikehendaki, kemudian klik Next

cara instal windows 7 pengaturan waktu

Namun bagi yang belum memasukan kode windowsnya (atau belum di aktifkan-activated), maka sempurnanya windows tersebut hanya berlaku 30 hari, jika 30 hari belum di aktifkan, tampilan windows akan berubah hitam, dan jika dibiarkan kadang bisa merusak hardware Laptop atau Netbook, sebaiknya segera aktifkan Windows setelah Instalasi selesai, Bertanya kepada yang lebih mengetahui.

cara instal windows 7 telah berhasil

Catatan: Biasanya dan memang wajib, setiap selesai instal windows 7 sebaiknya instal juga drivernya seperti Graphics driver, Audio Driver, Network Driver (yg berhubungan dgn driver sesuai merknya), biasanya ada CD / DVD tersendiri dikasih waktu membeli Laptop / Komputer, kalo tidak ada harus download.
Namun Pada beberapa Merk Laptop, biasanya tidak perlu juga karena sudah terintegrasi dengan Windows 7. “Driver” harus di instal supaya Laptop / Komputer berjalan dengan semaksimal mungkin. Kemudian lengkapilah dengan software pendukungnya.


sumber : http://hans2507.blogspot.com/p/blog-page.html
